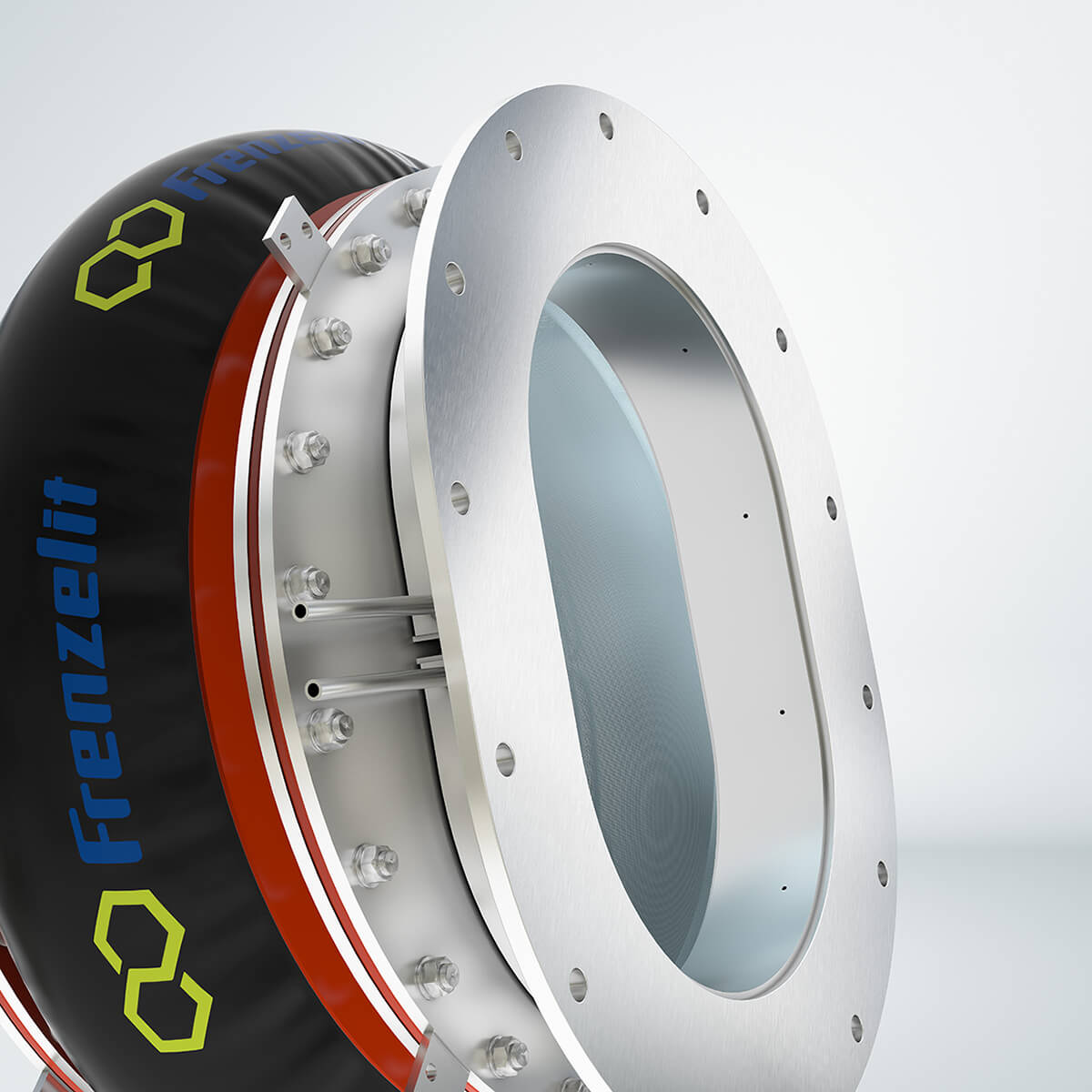

Tekstiilipaljetasain, Frenzelit

Vakioidut paljetasaimet eivät riitä kattamaan teollisuuslaitosten mitoituksia ja olosuhteita. Frenzelit on erikoistunut  suunnittelemaan ja valmistamaan räätälöityjä tekstiilipaljetasaimia, jotka on suunniteltu asiakaskotaisiin käyttöolosuhteisiin. Korkeimpien vaatimuksien täyttämiseksi Frenzelit käyttää vain oman tuotannon korkealaatuisia tekstiilimateriaaleja, kuten isoGLAS®-, isoTHERM®- ja novatex® -tekstiilejä.

Tekstiilipaljetasaimen tarkoitus on kompensoida lämpölaajeneminen sekä estää tärinän välittyminen putkistoihin. Paljetasaimen rakenteella voidaan myös vähentää linjan ulkopuolelle siirtyvää melua ja lämpöä. Paljetasaimia käytetään poistamaan jännityksiä, kompensoimaan putkilinjojen kulmapoikkeamia, poistamaan värähtelyä sekä aksiaali- että poikkisuunnassa.

Tärkeimmät edellytykset optimaaliselle paljetasaimelle ovat tarkat tekniset tiedot käyttäjältä, kohteen mittatiedot asennusta varten, paine- ja lämpötilatiedot sekä väliainetiedot. Tärkeää on myös saada tieto aksiaali- ja sivuttaisliikkeestä eri prosessilämpötiloissa.

Hyödyt

  • Laadukkaat materiaalit
  • Hyvä lämmön- ja kemikaalien kesto
  • Käyttökohteen mukaan räätälöidyt materiaalit ja rakenne
  • Toimitus myös asennusvalmiina ratkaisuina

Frenzelit vuodesta 1881

Frenzelit on vuosikymmeniä valmistanut vaativiin teollisuussovelluksiin tiivistys-, suojaus- ja eristysratkaisuja:

  • Tiivisteet
  • Tekniset tekstiilit
  • Paljetasaimet

Videot

Laipattomat

Tyypin 01.001 tekstiilipaljetasain kiinnitetään putkiliittimillä tai metallipannoilla putkistoon.

Frenzelit tekstiilipaljetasain tyyppi 01_001

  • Käyttölämpötila on maksimissaan +180 °C, + 1 bar
  • Vaihtoehtoisesti +500 °C, ±100 mbar
  • Kulmapoikkeama aksiaalinen ±25 %
  • Sivuttaispoikkeama ±10 %

Tyypin 01.011 tekstiilipaljetasain kiinnitetään pulteilla putkeen tai kanavaan metallisilla lattaraudoilla.

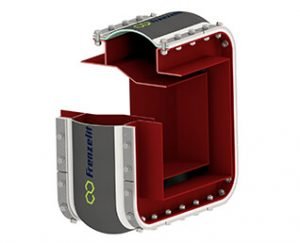

Frenzelit-tekstiilipaljetasain tyyppi 01_011

  • Käyttölämpötila on maksimissaan +180 °C, + 1 bar
  • Vaihtoehtoisesti +500 °C, ±100 mbar
  • Kulmapoikkeama aksiaalinen ±35 %
  • Sivuttaispoikkeama ±15 %

Tyypin 01.011 tekstiilipaljetasain kiinnitetään pulteilla putkeen tai kanavaan metallisilla lattaraudoilla.

Tekstiilipaljetasain tyyppi 01_001_IS

  • Käyttölämpötila on maksimissaan +180 °C, + 1 bar
  • Vaihtoehtoisesti +1000 °C, ±100 mbar
  • Kulmapoikkeama aksiaalinen ±25 %
  • Sivuttaispoikkeama ±10 %

Tyypin 01.011/IS tekstiilipaljetasain kiinnitetään pulteilla putkeen tai kanavaan metallisilla lattaraudoilla.

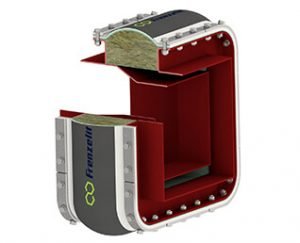

Frenzelit-tekstiilipaljetasain tyyppi 01_011_IS

  • Käyttölämpötila on maksimissaan +180 °C, + 1 bar
  • Vaihtoehtoisesti +1000 °C, ±100 mbar
  • Kulmapoikkeama aksiaalinen ±35 %
  • Sivuttaispoikkeama ±15 %

Tyypin 01.041 + 1.041/IS tekstiilipaljetasain kiinnitetään putkiliittimillä tai metallipannoilla putkistoon.

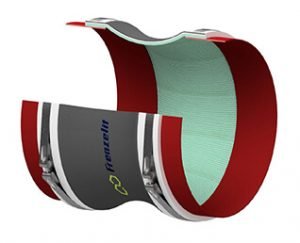

Frenzelit tekstiilipaljetasain tyyppi 01.041

  • Käyttölämpötila on maksimissaan +180 °C, + 1 bar
  • Vaihtoehtoisesti +500 °C, ±100 mbar
  • Kulmapoikkeama aksiaalinen ±35 %
  • Sivuttaispoikkeama ±15 %

Laipalliset

Tyypin 01.201 tekstiilipaljetasain kiinnitetään putkistoon teräksisillä vastalaipoilla.

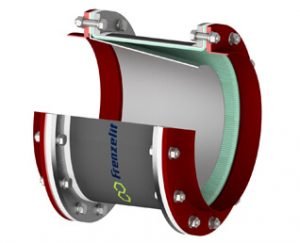

Frenzelit tekstiilipaljetasain tyyppi 01.201

  • Käyttölämpötila on maksimissaan +180 °C, + 1 bar
  • Vaihtoehtoisesti +500 °C, ±100 mbar
  • Kulmapoikkeama aksiaalinen ±25 %
  • Sivuttaispoikkeama ±10 %

Tyypin 01.201/01.211 tekstiilipaljetasain kiinnitetään kanavaan lattaraudoin.

Frenzelit tekstiilipaljetasain 01.211

  • Käyttölämpötila on maksimissaan +180 °C, + 1 bar
  • Vaihtoehtoisesti +500 °C, ±100 mbar
  • Kulmapoikkeama aksiaalinen ±35 %
  • Sivuttaispoikkeama ±15 %

Tyypin 01.251 tekstiilipaljetasain kiinnitetään putkistoon teräksisillä vastalaipoilla tai lattaraudoin.

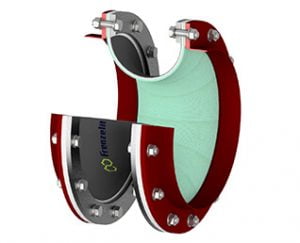

Frenzelit tekstiilipaljetasain tyyppi 01.251

  • Käyttölämpötila on maksimissaan +180 °C, – 0,5 bar
  • Vaihtoehtoisesti +500 °C, ±100 mbar
  • Kulmapoikkeama aksiaalinen ±70 %
  • Sivuttaispoikkeama ±30 %

Tyypin 01.301 tekstiilipaljetasain kiinnitetään putkistoon teräksisillä vastalaipoilla tai lattaraudoin.

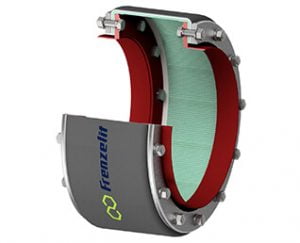

Frenzelit tekstiilipaljetasain tyyppi 01.301

  • Käyttölämpötila on maksimissaan +180 °C, + 1 bar
  • Vaihtoehtoisesti +250 °C, ±200 mbar
  • Kulmapoikkeama aksiaalinen ±25 %
  • Sivuttaispoikkeama ±10 %

Tyypin 01.351 tekstiilipaljetasain kiinnitetään putkistoon teräksisillä taivutetuilla lattaraudoilla.

Frenzelit tekstiilipaljetasain tyyppi 01.351

  • Käyttölämpötila on maksimissaan +180 °C, + 5 bar
  • Vaihtoehtoisesti +500 °C, ±100 mbar
  • Kulmapoikkeama aksiaalinen ±70 %
  • Sivuttaispoikkeama ±30 %

Isoille liikkeille

Tyypin 01.031/2 tekstiilipaljetasain kiinnitetään putkeen putkiliittimillä tai metallisilla pannoilla.

Frenzelit tekstiilipaljetasain tyyppi 01.031

  • Käyttölämpötila on maksimissaan +180 °C, + 1 bar
  • Vaihtoehtoisesti +400 °C, ±200 mbar
  • Kulmapoikkeama aksiaalinen ±70 %
  • Sivuttaispoikkeama ±30 %

Tyypin 01.231 tekstiilipaljetasain kiinnitetään putkeen metallisilla laipoilla tai lattaraudoin.

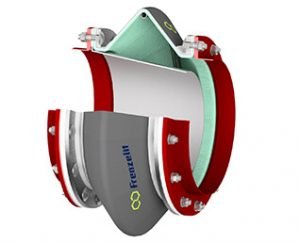

Frenzelit tekstiilipaljetasain tyyppi 01.231

  • Käyttölämpötila on maksimissaan +180 °C, + 1 bar
  • Vaihtoehtoisesti +400 °C, ±200 mbar
  • Kulmapoikkeama aksiaalinen ±60 %
  • Sivuttaispoikkeama ±30 %

Tyypin 01.422 tekstiilipaljetasain kiinnitetään kanavaan metallisilla lattaraudoilla.

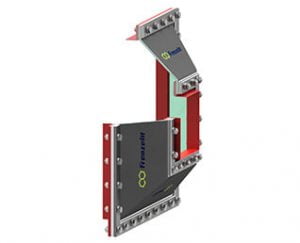

Frenzelit tekstiilipaljetasain 01.422

  • Käyttölämpötila on maksimissaan +180 °C, + 3 bar
  • Vaihtoehtoisesti +500 °C, ±100 mbar
  • Kulmapoikkeama aksiaalinen ±100 %
  • Sivuttaispoikkeama ±10 %

Erikoisversiot

Tyypin 01.012 tekstiilipaljetasain kiinnitetään putkistoon putkiliittimillä tai metallipannoilla.

Frenzelit tekstiilipaljetasain Tyyppi 01.012

  • Käyttölämpötila on maksimissaan +180 °C, + 1 bar
  • Vaihtoehtoisesti +500 °C, ±100 mbar
  • Kulmapoikkeama aksiaalinen ±80 %
  • Sivuttaispoikkeama ±20 %

Tyypin 01.022 tekstiilipaljetasain kiinnitetään letkukiristimillä tai metallipannoilla.

Frenzelit tekstiilipaljetasain tyyppi 01.022

  • Käyttölämpötila on maksimissaan +180 °C, + 1 bar
  • Vaihtoehtoisesti +500 °C, ±100 mbar
  • Kulmapoikkeama aksiaalinen ±50 %
  • Sivuttaispoikkeama ±20 %

Tyypin 01.421 tekstiilipaljetasain kiinnitetään putkistoon teräksisillä vastalaipoilla.

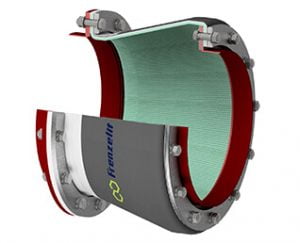

Frenzelit tekstiilipaljetasain tyyppi 01.421

  • Käyttölämpötila on maksimissaan +180 °C, + 1 bar
  • Vaihtoehtoisesti +250 °C, ±200 mbar
  • Kulmapoikkeama aksiaalinen ±30 %
  • Sivuttaispoikkeama ±10 %

Tyypin 01.072 tekstiilipaljetasain kiinnitetään putkistoon taivutetuin lattaraudoin pulteilla.

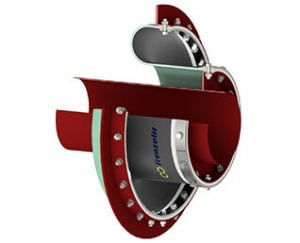

Frenzelit tekstiilipaljetasain tyyppi 01.072

  • Käyttölämpötila on maksimissaan +180 °C, + 0,5 bar
  • Vaihtoehtoisesti +500 °C, ±100 mbar
  • Kulmapoikkeama aksiaalinen ±80 %
  • Sivuttaispoikkeama ±20 %

Käyttökohteet

Yleisimmät käyttökohteet:

  • Savukaasujen puhdistusjärjestelmät
  • Jäteveden käsittely
  • Biomassa voimalaitokset
  • Pinnoitusjärjestelmät
  • Lannoitteiden tuotanto
  • Suodatinjärjestelmät
  • Kuljetinjärjestelmät
  • Lasiteollisuus
  • Kaasuturbiini voimalaitokset / CCPP
  • Karkaisulaitoksien jäähdytys
  • Voimalaitokset
  • Jäähdyttimen sillat
  • Jäähdytystornit / savukaasut
  • Maalauksen viimeistelyjärjestelmät
  • Ruokateollisuus
  • Myllyt
  • Jätteenpolttolaitokset
  • Ruokateollisuus
  • Hätägeneraattorit
  • Generaattorit
  • Pumput
  • Petrokemianteollisuus
  • Galvanointilinjat
  • Lääketeollisuus
  • Prosessi-ilmajärjestelmät
  • Raideliikenteen ajoneuvojen valmistus
  • Laivateollisuus ja laivaturbiinit
  • Värähtelevät seulat ja kuljettimet
  • Sintrauslaitokset
  • Teräksen valmistus
  • Kuivauslaitokset
  • Vaa’at
  • Puhaltimet
  • Lämmönvaihtimet
  • Vedenkäsittelylaitokset
  • Sellutehtaat
  • Sementtilaitokset
  • Sokeriteollisuus

Asennus- ja huoltodokumentit

Asennus- ja huoltotyödokumentit löydätte alla olevista linkeistä:

Sertifikaatit

Saat lisätietoa tuotteista alla olevista sertifikaateista:

Muut ladattavat esitteet

Saat lisätietoa paljetasaimista tuote-esitteestä, täytettävästä kyselykaavakkeesta, paljetasaimien varastoinnista sekä Frenzelit asennuspalvelu esitteestä:

Saat lisätietoa tuotteista alla olevista hyväksynnistä ja testeistä:

Asiantuntijat apunasi

Kuinka voisimme auttaa?
