Metalliset linssipaljetasaimet

Linssipaljetasaimet voidaan valmistaa pyöreinä, ovaaleina tai muuna haluttuna muotona. Ominaista niille on korkea poimu ja paksu seinämävahvuus. Käytetään tyypillisesti lämmönvaihtimien, uunien sekä masuunien yhteydessä, korkeissa paineissa ja lämpötiloissa.

Voidaan toimittaa puolipalkeina tai valmiiksi yhteen hitsattuina.

Ota yhteyttä asiantuntijoihimme, me autamme metallipaljetasaimien suunnittelussa ja räätälöinnissä.

Hyödyt

Kaikkiin liikesuuntiin kompensoiva
Täysin räätälöitävissä tarpeiden mukaisesti
Premium-pikapalvelu kiiretoimituksiin

Linssipaljetasaimet

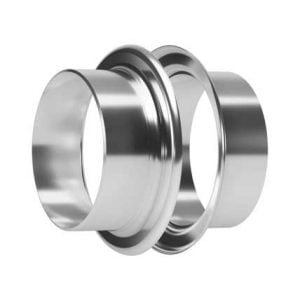

LENS – korkeapoimuinen ja paksuseinäinen, poimun huipulta hitsattu paljetasain

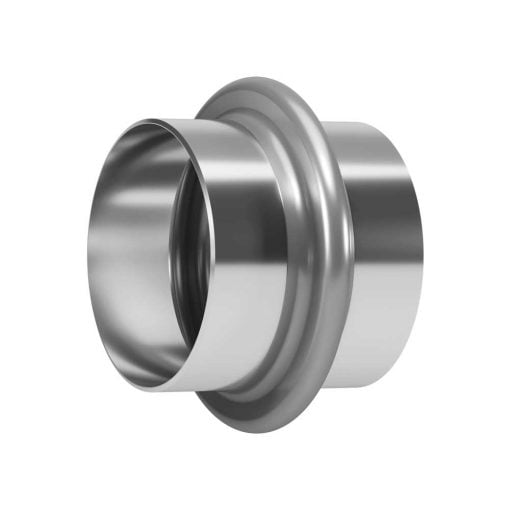

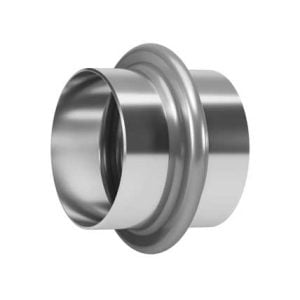

MUX – korkeapoimuinen ja paksuseinäinen paljetasain

Vastustaa reaktiovoimia	Liikkeet	Soveltuvuus
EI	Aksiaalinen	HYVÄ
EI	Lateraalinen yhdessä tasossa	HYVÄ
EI	Lateraalinen monessa tasossa	HYVÄ
EI	Angulaarinen yhdessä tasossa	HYVÄ
EI	Angulaarinen monessa tasossa	HYVÄ

Materiaalivaihtoehdot

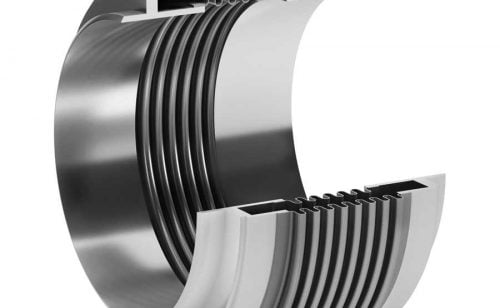

Paljetasaimen toimintaan vaikuttaa olennaisesti sen palkeiden kyky joustaa ja tämä riippuu palkeiden poimujen rakenteesta ja tuotantoprosessissa käytetyistä materiaaleista. Materiaalit valitaan ottaen huomioon seuraavat kriteerit:

Lämpötilankesto
Korroosionkesto
Muovautuvuus
Mekaaniset ominaisuudet
Väsymisenkesto
Joustavuus käytön aikana

Taulukoissa näkyy yleisimmin käytetyt materiaalit:

Nimitys/standardi	ASTM	UNS	EN
304	304	S30400	1.4301
304L	304L	S30403	1.4306
316	316	S31600	1.4401
316L	316L	S31603	1.4404
316H	S31609	1.4401/1.4919	–
316Ti	316Ti	1.4571	1.4571
321	321	S32100	1.4541
904L	904L	N08904	1.4539
254 SMO^*	S31254	S31254	1.4547
304H	304H	S30409	1.4948
321H	321H	S32109	1.4878
309S	309S	S30908	1.4833
310S	310S	S31008	1.4845
253 MA^*	S30815	S30815	1.4835

^* 254 SMO ja 253 MA ovat Outokumpu Stainless Oy:n tuotemerkkejä.

Nimitys/standardi	UNS	EN
Inconel 600^**	N06600	2.4816
Monel 400^**	N04400	2.4360, 2.4361
Inconel 625^**	N06625	2.4856
Inconel 625LCF^**	N06625	2.4856
Incoloy 800^**	N08800	1.4876
Incoloy 800H^**	N08810	1.4958
Incoloy 825^**	N08825	2.4858
Hastelloy C4^***	N06455	2.4610
Hastelloy C-22^***	N06022	2.4602
Hastelloy C-276^***	N10276	2.4819
