PTFE-tiivistenauha ePX

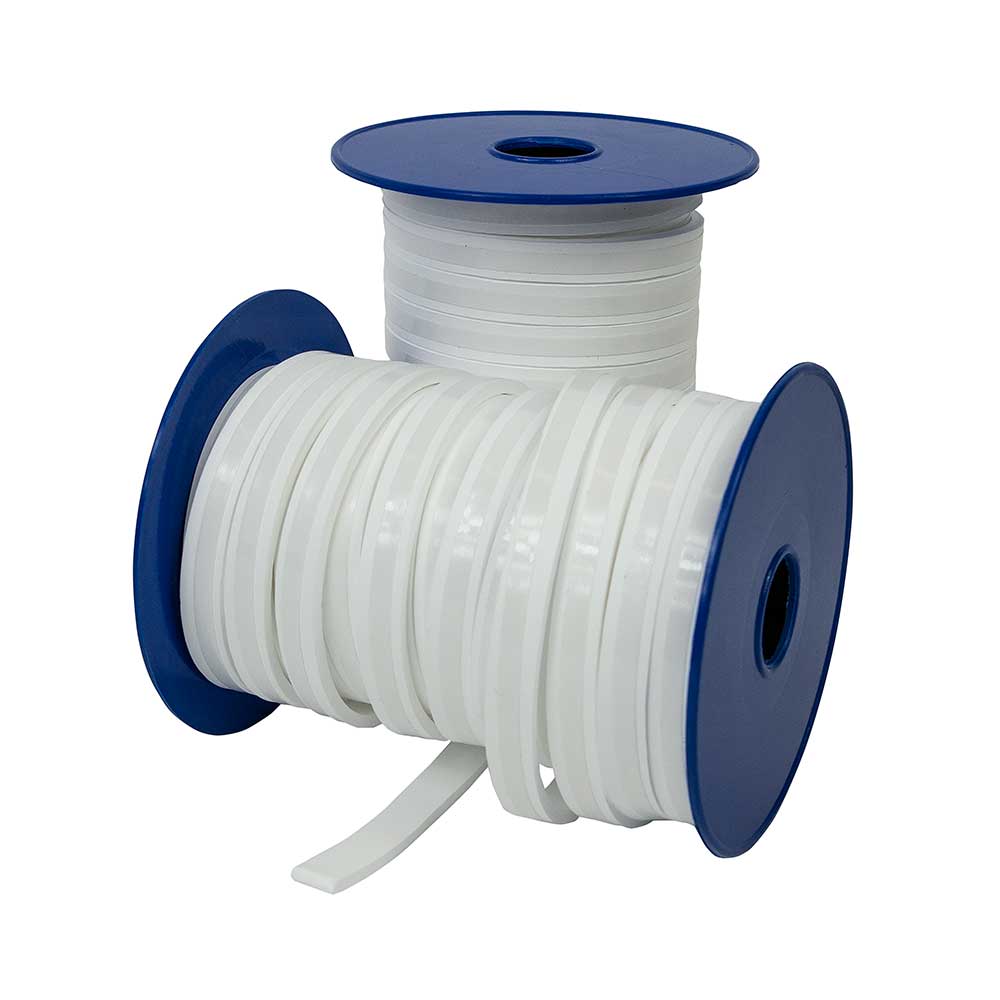

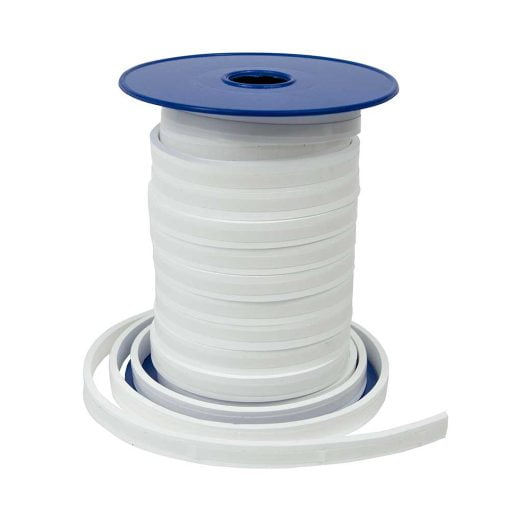

Grönmark ePX ePTFE-tiivistenauha on valmistettu kaksisuuntaisesti paisutetusta 100% PTFE:stä ja siinä on toisella puolella asennusta helpottava kiinnitysteippi. Kaksisuuntaisesti paisutettu PTFE muodostaa kuitumaisen verkoston sekä tiivistenauhan pituus- että leveyssuunnassa. Tämän rakenteen ansiosta tiiviste säilyttää hyvin muotonsa laippojen välissä ja sillä on alhainen kylmämyötö (creep).

Erinomaisen joustavuuden ja muotoutuvuuden ansiosta ePX-tiivistenauha soveltuu myös hieman kuluneille tiivistyspinnoille sekä käyttökohteisiin, joissa lämpötila vaihtelee. Tiivistettä voidaan käyttää metalli-, lasi- ja muovilaippaliitoksien lisäksi useissa erilaisissa staattisissa tiivistyskohteissa, kuten lämmönvaihtimissa ja kolonneissa. ePTFE-nauhalla on loistava kemiallinen kesto pH-alueella 0-14 ja lämpötilan käyttöalue on erittäin laaja (-240 °C / +280 °С).

Tiivistenauhalla on BAM-, DVGW- ja TA Luft -hyväksyntä. Materiaalit täyttävät elintarvikevaatimukset.

Hyödyt

Laaja lämpötilan ja pH:n käyttöalue
Hydrofobinen, kestää UV-säteilyä ja sillä on pitkä hyllyikä
Helppo asentaa ja korvaa hektisissä seisokeissa leikatut tasotiivisteet
Erittäin pieni materiaalihukka

Pyydä tarjous

Käyttökohteet

Grönmark ePX ePTFE-tiivistenauha soveltuu käytettäväksi useissa erilaisissa staattisissa tiivistyskohteissa, kuten lämmönvaihtimissa, kolonneissa sekä suurissa paineastioissa. Hyvän muotoutuvuuden ja mittapysyvyyden ansioita soveltuu myös hieman vinossa oleviin laippapintoihin. ePTFE-tiivistenauha soveltuu hyvin esimerkiksi suurikokoisiin laippoihin, joihin ei ole kokonsa puolesta saatavilla levyistä leikattuja liitoksettomia tasotiivisteitä. Sopii myös hauraille laippamateriaaleille, kuten lasi- ja muovilaipoille.

pH-kesto 0-14
Lämpötilan käyttöalue -240 °C – +280 °С
Paineenkesto lämpötilasta riippuen, jopa 80-100 bar
Kokoonpuristuma (ASTM F36/J) 66%
Palautuvuus (ASTM F36/J) 15%

Varmista PTFE:n soveltuvuus käyttökohteeseen ennen asennusta.

Asennusohje

Huomautus

Nämä ohjeet on tarkoitettu kunnossapidon työnjohdolle, suunnittelijoille ja asentajille, jotka toimivat laippojen, kansien sekä luukkujen kunnossapidossa. Nämä ohjeet on tarkoitettu auttamaan tiivisteen oikeaoppisessa asennuksessa, huomioiden, että tiivisteen asentamisen ja liitoksen saa suorittaa vain laippaliitosasentajan pätevyyden omaavat henkilöt (standardin SFS-EN 1591-4 mukainen pätevyystodistus). Ennen työn aloitusta varmista asentajien ammattitaito ja mahdollisesti tarvittavat erikoispätevyydet, esim. jos asennuskohteena on lämmönvaihtimet tai painelaitteet tai asennuskohteen väliaineena/sisältönä on syövyttäviä kemikaaleja korkeassa paineessa ja lämpötilassa. Parhaan mahdollisen tiiveyden saavuttamiseksi, noudata kaikkia ohjeessa mainittuja vaiheita.

Työturvallisuus

Ennen asennustyön aloittamista on huomioita turvallisen työskentelyn vaatimat tarkistukset ja varmistukset mm. seuraavien kohtien osalta:

Varmista, että olet oikeassa työkohteessa
Hanki työn aloittamiseen lupa operaattorilta
Lue työmääräin ja kaikki asennusohjeet huolellisesti
Hanki sokeointitodistus ja työn turvallisuuden suunnitelma
Varmista, että putkisto on paineeton
Käytä kaikkia vaadittuja henkilökohtaisia suojavarusteita
Tarkista, että työkalut ja tarvikkeet soveltuvat kyseiseen työhön ja että niiden kunnossa ei ole puutteita
Tarkista, että mittavälineiden ja momenttiavaimien kalibrointi on voimassa

Työvälineet

Vanhan tiivisteen poistaminen tulee tehdä erikseen merkityssä työpisteessä ja käyttäen henkilökohtaisia suojaimia. Työssä tarvitaan ainakin seuraavia työkaluja:

Mittavälineet
Pehmeä messinkiharja ja puulasta
Momenttiavain
Voiteluaine
Rasvanpoistoainetta

Työvaiheet

Puhdistus ja tarkistus:

Irrota vanha tiiviste ja puhdista huolellisesti tiivistepinnat
Tarkista tiivistepinnat, ruuvit/vaarnat, mutterit ja aluslevyt vaurioilta, naarmuilta, murtumilta
Ennen kiinnitysteipillisen ePX-tiivistenauhan asennusta, puhdista tiivistepinta rasvanpoistajaa käyttäen
Mikäli viallisia osia löytyy, vaihda ne uusiin

Laippojen valmistelu

Linjaa laippojen ruuvit ja reiät samaan linjaan käyttämättä liikaa voimaa
Jos linjaaminen ei onnistu, kysy asiantuntijaa avuksi linjaamisen korjaamiseksi

Tiivisteen asentaminen

Valitse oikean levyinen ePX-tiivistenauha kohteeseen (huomioi, että ePX-tiivistenauha ei juurikaan levene eikä pitene sitä puristettaessa)
Mikäli olet yhtään epävarma tiivisteen mitoituksessa, ole yhteydessä Grönmarkin asiantuntijoihin
Tarkista ettei tiivistepinnoilla ole suuria vaurioita

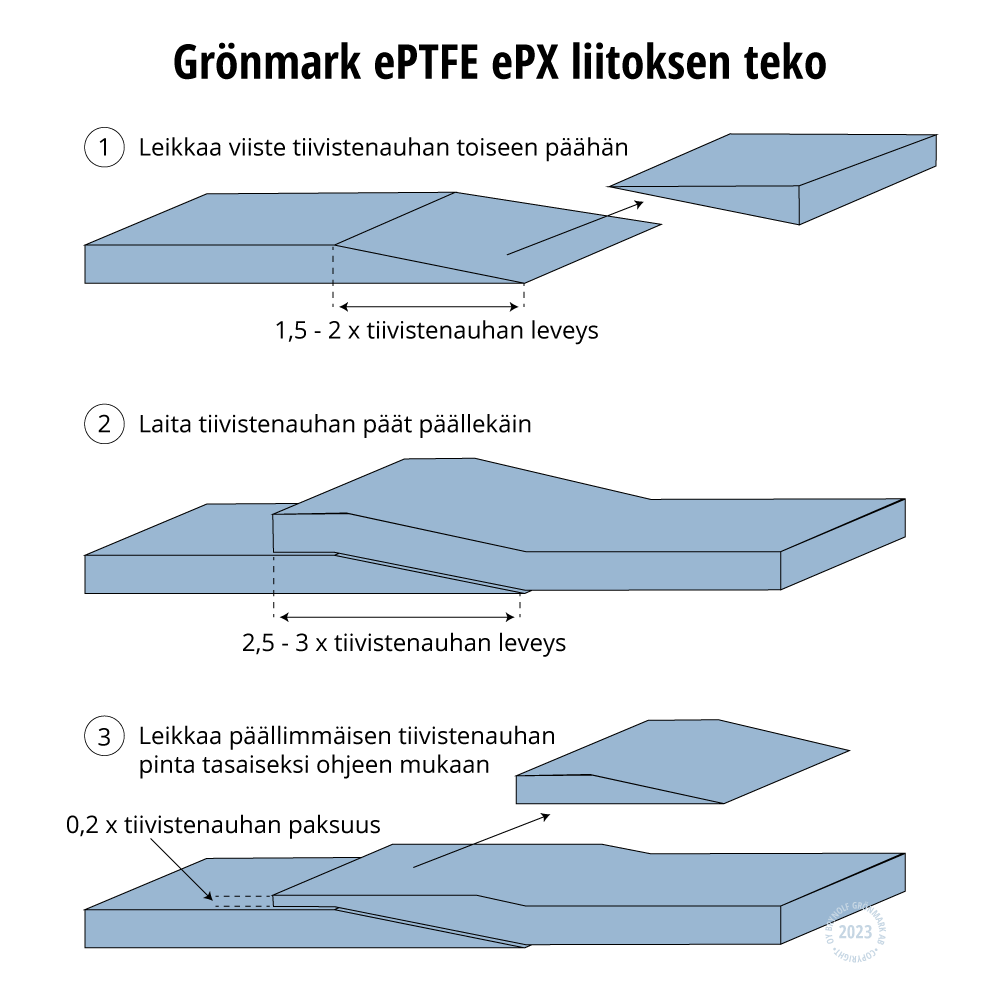

Tee tiivistenauhan päätyjen liitos viisteillä, alla olevan kuvan mukaisesti

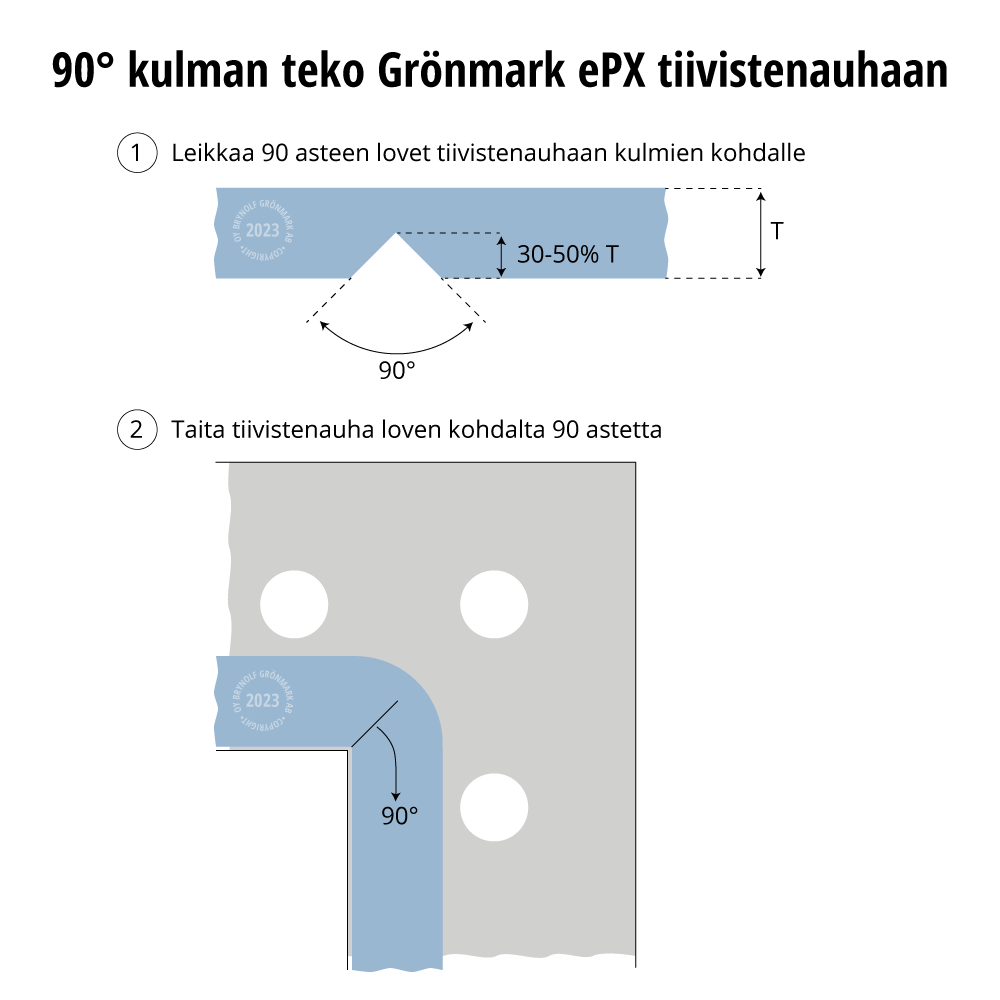

Mikäli tiivistepinnalla on jyrkkiä 90° kulmia, tee tiivisteen jyrkät kulmat alla olevan kuvan mukaisesti

Poista teipin liimapintaa suojaava paperi ja kiinnitä tiiviste huolellisesti pulttikehän virtauksen puoleiselle tiivistepinnalle, lähelle kiinnityspultteja

Kiinnitystarvikkeiden voitelu

Voitele ruuvit, mutterit ja aluslevyt
Käytä vain sopivia ja hyväksyttyjä voiteluaineita
Huolehdi ettei voiteluainetta päädy tiivisteteipille

Ruuvien kiristäminen

Liitoksen toiminnallisuuden kannalta on erittäin tärkeää, että kiristys tehdään oikealla momentilla
Asiantuntijamme auttaa ruuviliitoksen suunnittelussa ja tarvittavan kiristysmomentin määrittämisessä, joten tarvittaessa ole yhteydessä Grönmarkin asiantuntijoihin
Käytä vain sopivaa ja kalibroitua momenttiavainta
Kiristä mutterit aina ristikkäin seuraavin vaihein:

Kiristä käsitiukkuuteen
Kiristä 30 % laskennallisesta maksimimomentista
Kiristä 60 % laskennallisesta maksimimomentista
Kiristä laskennalliseen maksimimomenttiin
Tarkista vielä kaikki mutterit läpi (esim. myötäpäiväisessä järjestyksessä)

Jälkikiristys

Jos tiivistenauhaa käytetään kohteessa, jossa lämpötilavaihtelu on suurta, ruuviliitos voi vaatia jälkikiristystä
Tee jälkikiristys vain linjan ollessa pois käytöstä

Jokainen ruuviliitos on yksilönsä ja olosuhteet voivat olla muuttuvia. Tämä yleisasennusohje antaa suuntaviivat tiivistenauhan asentamiselle. Tiivisteen asentamisen ja liitoksen saa suorittaa vain asennuskohteen pätevyysvaatimukset täyttävät ammattitaitoiset henkilöt, eikä Oy Brynolf Grönmark Ab vastaa tämän ohjeen mukaan asennettujen liitosten lopullisesta toiminnallisuudesta.

Voit ladata asennusohjeen pdf-muodossa tästä.
