Spiraalitiiviste BPG 9336SI olake- ja lovilaippaliitoksessa

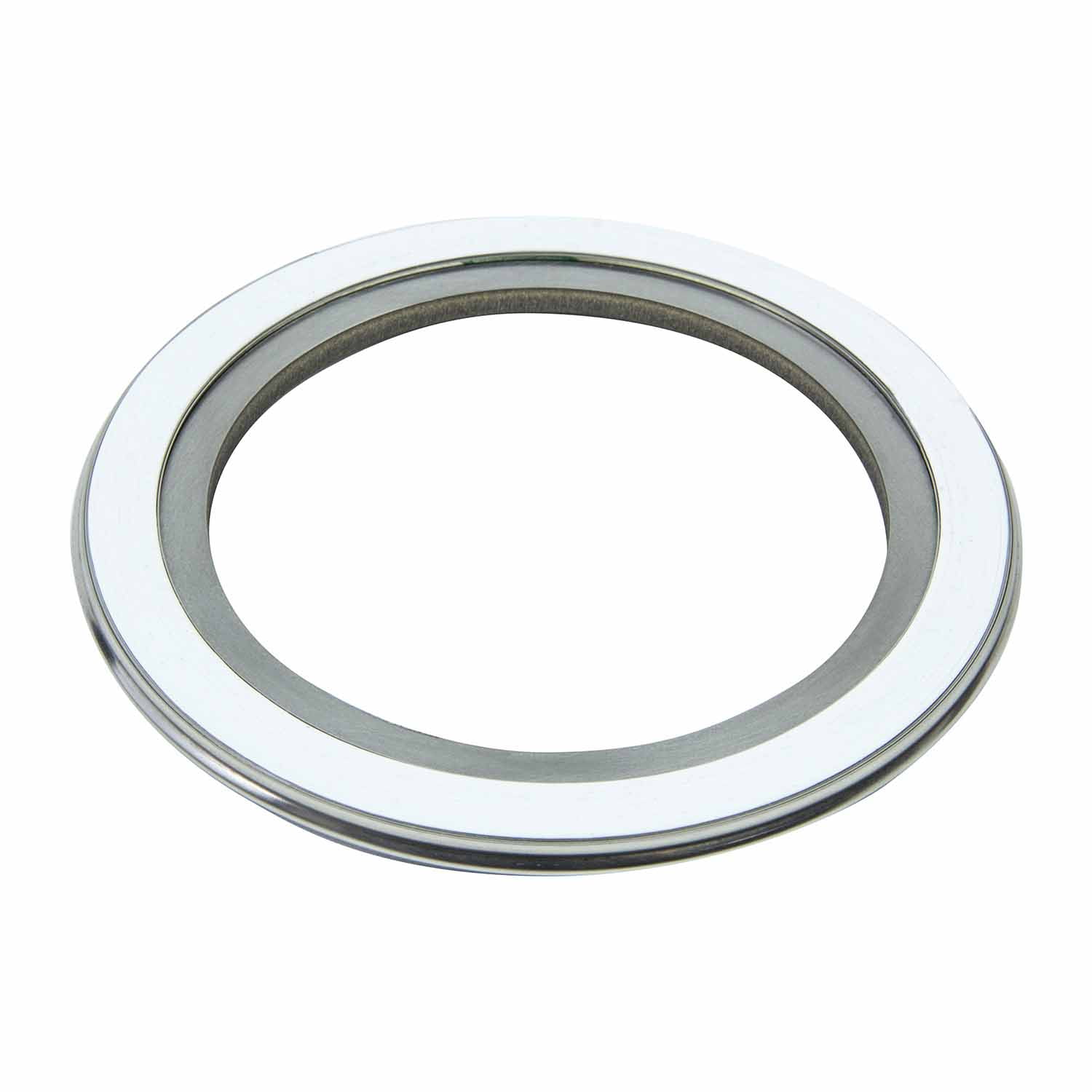

Spiraalitiiviste BPG 9336 SI PTFE-täyte (EN 1514-2)

Spiraalitiiviste sisärenkaalla soveltuu käytettäväksi lovetuissa laippapareissa (Male and Female), joissa ei tarvita tiivisteen keskittävää ulkorengasta. Sisärengas pienentää virtauksen aiheuttamaa turbulenssia ja vähentää täten laippojen kulumista.

Spiraalitiivisteitä käytetään yleisesti laippatiivisteinä korkeissa lämpötiloissa ja paineissa. PTFE:tä käytetään spiraalin pehmeänä tiivisteosana, kun tiivisteeltä vaaditaan paineenkeston lisäksi laajaa käyttölämpötila-aluetta sekä hyvää kemiallista kestoa.

Hyödyt

Erittäin hyvä elastisuus ja palautuminen, jopa 10 %
Luotettava
Vankka rakenne
Stabiilius ja hyvä tiivistyskyky säilyvät myös lämpötilan ja paineen vaihdellessa
Laaja käyttölämpötila-alue
Hyvä kemiallinen kesto
Helppo asentaa

Pyydä tarjous

Rakenne

Spiraalitiiviste valmistetaan kelaamalla yhteen metallista V-muotonauhaa sekä pehmeää tiivistemateriaalia. V-muotonauhan ja pehmeän tiivistemateriaalin muodostama spiraali toimii jousena tiivistettä puristettaessa, minkä ansiosta tiiviste soveltuu hyvin myös muuttuviin paineisiin. V-muotonauhan ja sisärenkaan materiaalit voidaan valita käyttökohteen mukaan useista eri metallivaihtoehdoista. Vakiotuotteissa V-muotonauhan materiaali on sama kuin sisärenkaan materiaali. Spiraaliosan paksuus on useimmissa käyttökohteissa 4,5 mm.

Voit valita spiraalitiivisteiden vakiomateriaalit ja mitat alla olevasta tuotetaulukosta.

Tuotemerkintä

Tuotemerkintä BPG 100-40 304 304/PTFE EN1514-2 tarkoittaa seuraavaa:

BPG = valmistajan nimi (Burgmann Packings Group)
100-40 = tiivisteen DN-mitta ja paineluokka
304 = sisärenkaan materiaali
304/PTFE = V-muotonauhan materiaali ja pehmeä tiivistemateriaali
EN1514-2 = standardi, jonka mukaan tiiviste on valmistettu

Tuotetaulukon nimissä käytetään myös tiivisteen tyypistä ja rakenteesta kertovaa koodia 9336SI, paineluokka-aluetta ja tiivisteen paksuutta.

Käyttökohteet

Lämpötilan käyttöalue on -200°C … +280°C ja tiiviste kestää painetta aina 400 bar asti.

PTFE-täytteinen spiraalitiiviste soveltuu käytettäväksi mm. prosessi- ja kemianteollisuuden sekä öljynjalostamoiden laippatiivisteenä kemiallista kestoa vaativissa kohteissa korkeissa paineissa.

Saatavuus

Spiraalitiivisteitä on saatavilla standardien ASME B16.20, DIN EN 1514-2 sekä DIN EN 12560-2 mukaisesti vakiomittaisina. Räätälöityjä erikoiskokoja ja -muotoja on saatavilla tilauksesta. Sisärengas ja V-muotonauha voidaan valmistaa useista eri materiaaleista. Tiivisteiden hiiliteräsosat on vakiotuotteissa epoksimaalattu siniseksi, mutta myös galvanointi on mahdollinen pintakäsittelyvaihtoehto. Saatavilla olevat materiaalit löytyvät alla olevasta taulukosta.

EN-materiaalinumero	Tuotenimi / muu standardi
–	Hiiliteräs / CS / CRS
EN 1.4301	AISI 304
EN 1.4404	AISI 316L
EN 1.4438	AISI 317L
EN 1.4410	Super Duplex (UNS S32750)
EN 1.4462	Duplex (UNS S31803)
EN 1.4539	AISI 904L
EN 1.4541	AISI 321
EN 1.4571	AISI 316Ti
EN 2.4360	Monel 400
–	Titaani Gr. 2
EN 2.4660	A-20 (8020)
EN 2.4819	Hastelloy C276
EN 2.4816	Inconel 600
EN 2.4856	Inconel 625
EN 2.4858	Incoloy 825
