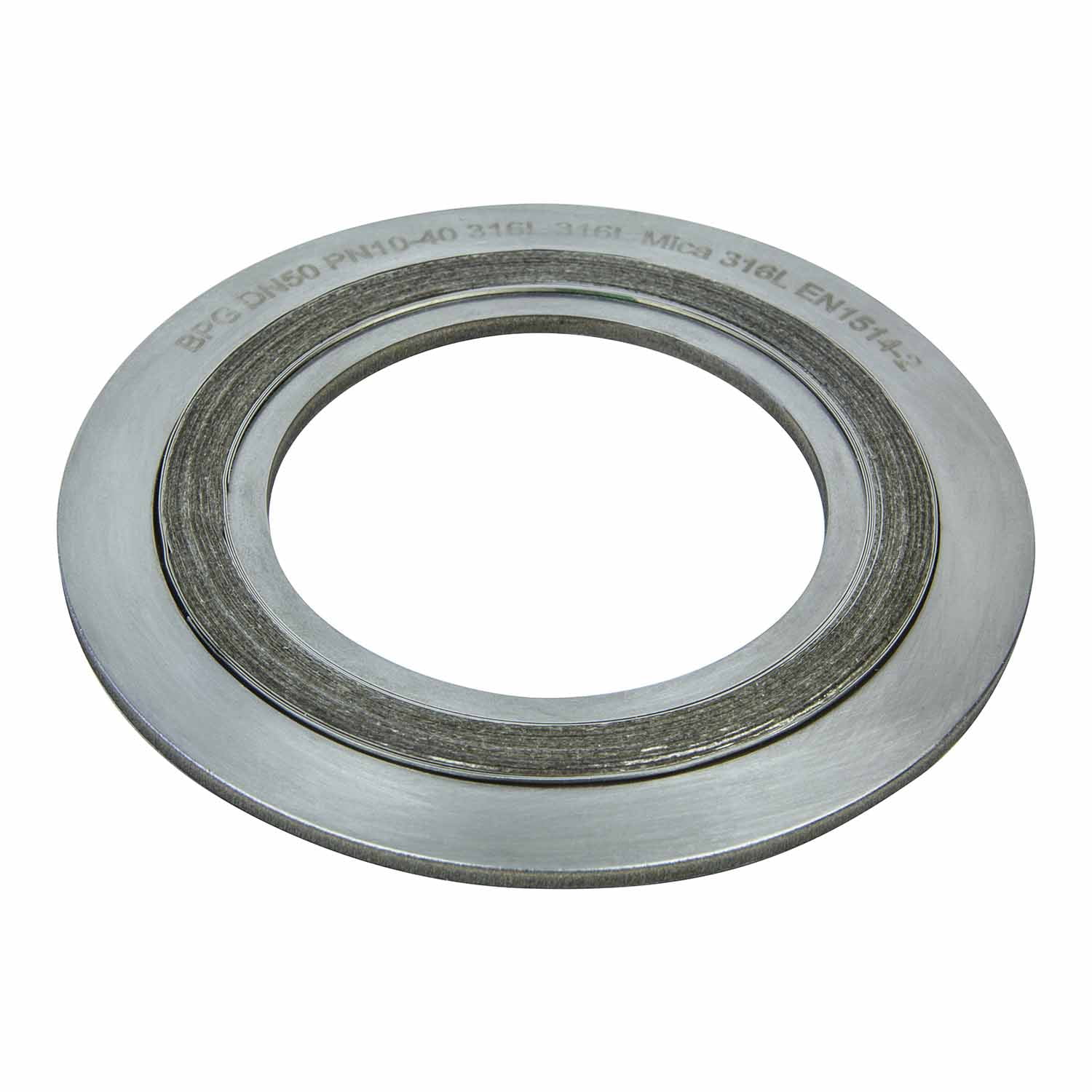

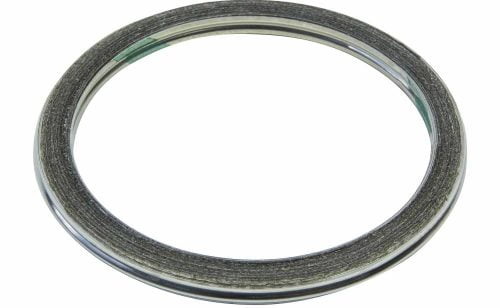

Spiraalitiiviste BPG 9336 SIC Mica-täyte (EN 1514-2)

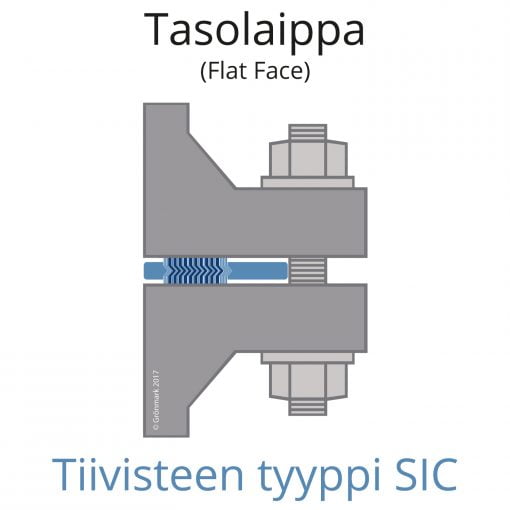

Spiraalitiiviste BPG 9336SIC tasolaippaliitoksessa

Spiraalitiiviste BPG 9336SIC korokelaippaliitoksessa

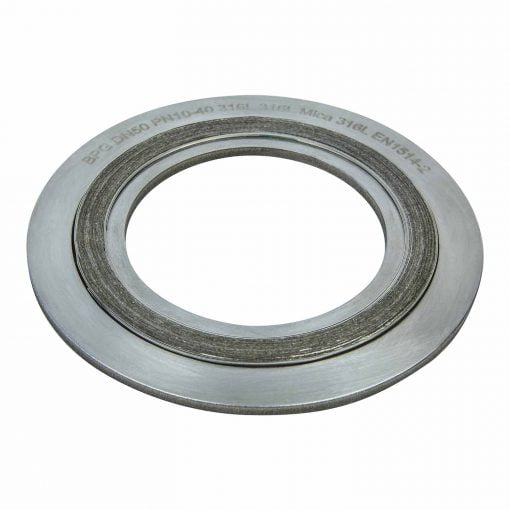

Spiraalitiiviste BPG 9336 SIC Mica-täyte (EN 1514-2)

Spiraalitiiviste sisä- ja ulkorenkaalla on yleisimmin käytetty rakennetyyppi ja se soveltuu käytettäväksi taso- ja korokelaipoissa (flat face ja raised face -laipoissa). Ulkorengas keskittää tiivisteen ja sisärengas pienentää virtauksen aiheuttamaa turbulenssia ja vähentää täten laippojen kulumista.

Spiraalitiivisteitä käytetään yleisesti laippatiivisteinä korkeissa lämpötiloissa ja paineissa. Mica-silikaattimineraalia käytetään spiraalin pehmeänä tiivisteosana, kun tiivisteeltä vaaditaan erittäin korkeaa lämpötilan kestoa.

Hyödyt

Erittäin hyvä elastisuus ja palautuminen, jopa 10 %
Luotettava
Vankka rakenne
Stabiilius ja hyvä tiivistyskyky säilyvät myös lämpötilan ja paineen vaihdellessa
Erittäin hyvä kuumuuden kesto, aina +1000°C asti
Helppo asentaa

Pyydä tarjous

Rakenne

Spiraalitiiviste valmistetaan kelaamalla yhteen metallista V-muotonauhaa sekä pehmeää tiivistemateriaalia. V-muotonauhan ja pehmeän tiivistemateriaalin muodostama spiraali toimii jousena tiivistettä puristettaessa, minkä ansiosta tiiviste soveltuu hyvin myös muuttuviin paineisiin. V-muotonauhan ja renkaiden materiaalit voidaan valita käyttökohteen mukaan useista eri metallivaihtoehdoista. Vakiotuotteissa V-muotonauhan materiaali on sama kuin sisärenkaan materiaali. Spiraaliosan paksuus on useimmissa käyttökohteissa 4,5 mm, mikä on varastotuotteiden vakiopaksuus.

Voit valita spiraalitiivisteiden vakiomateriaalit ja mitat alla olevasta tuotetaulukosta.

Tuotemerkintä

Burgmann-spiraalitiivisteiden tuotemerkintä on laserkaiverrettu ulkorenkaaseen. Tuotemerkintä BPG 100-40 304 304/MICA CS EN1514-2 tarkoittaa seuraavaa:

BPG = valmistajan nimi (Burgmann Packings Group)
100-40 = tiivisteen DN-mitta ja paineluokka
304 = sisärenkaan materiaali
304/MICA = V-muotonauhan materiaali ja pehmeä tiivistemateriaali
CS = ulkorenkaan materiaali
EN1514-2 = standardi, jonka mukaan tiiviste on valmistettu

Tuotetaulukon nimissä käytetään myös tiivisteen tyypistä ja rakenteesta kertovaa koodia 9336SIC, paineluokka-aluetta ja tiivisteen paksuutta.

Käyttökohteet

Lämpötilan käyttöalue on +600°C … +1000°C ja tiiviste kestää painetta aina 10 bar asti.

Mica-täytteinen spiraalitiiviste soveltuu käytettäväksi mm. prosessi- ja kemianteollisuuden, voimalaitosten sekä öljynjalostamoiden laippatiivisteenä korkeissa lämpötiloissa.

Saatavuus + värikoodaus

Spiraalitiivisteitä on saatavilla standardien ASME B16.20, DIN EN 1514-2 sekä DIN EN 12560-2 mukaisesti vakiomittaisina. Räätälöityjä erikoiskokoja ja -muotoja on saatavilla tilauksesta. Ulko- ja sisärenkaat sekä V-muotonauha voidaan valmistaa useista eri materiaaleista. Tiivisteiden hiiliteräsosat on vakiotuotteissa epoksimaalattu siniseksi, mutta myös galvanointi on mahdollinen pintakäsittelyvaihtoehto. Saatavilla olevat materiaalit löytyvät alla olevasta taulukosta.

Keskitysrenkaan ulkoreunaan on merkitty standardin mukaisella värikoodauksella V-muotonauhan ja pehmeän tiivisteosan materiaalit. Värimerkintä tehdään, jotta spiraaliosan valmistusmateriaalit on nähtävissä myös laippaliitokseen asennetusta tiivisteestä. V-muotonauhan materiaalin merkintätapana on ulkoreunan yhtenäinen maalaus ja tämän päälle on raidoilla maalattu pehmeän tiivisteosan materiaalimerkintä. Standardin mukaiset värikoodit löytyvät alla olevista taulukoista. Kaikille materiaaleille ei standardissa ole annettu värikoodia ja nämä materiaalit voimme merkitä toiveittenne mukaisesti.

EN-materiaalinumero	Tuotenimi / muu standardi	EN1514-2 värikoodi
–	Hiiliteräs / CS / CRS	Hopea
EN 1.4301	AISI 304	Keltainen
EN 1.4404	AISI 316L	Vihreä
EN 1.4438	AISI 317L
EN 1.4410	Super Duplex (UNS S32750)
EN 1.4462	Duplex (UNS S31803)
EN 1.4539	AISI 904L
EN 1.4541	AISI 321	Turkoosi
EN 1.4571	AISI 316Ti
EN 2.4360	Monel 400	Oranssi
–	Titaani Gr. 2	Violetti
EN 2.4660	A-20 (8020)	Musta
EN 2.4819	Hastelloy C276	Beige
EN 2.4816	Inconel 600	Kulta
EN 2.4856	Inconel 625	Kulta
EN 2.4858	Incoloy 825	Valkoinen
